三維激光切割機該如何調節光路
作者：天雄激光 來源：天雄激光 時間：2021-05-08
三維激光切割機該如何調節光路，隨著科技不斷的發展進步，人們的生活節奏也更加的快，尤其是像激光行業這一塊，在社會(huì )中尤為重要，很多做金屬切割，尤其是做異形金屬的企業會(huì )考慮用三維激光切割機可以提高效率又可以節省成本，下面小編就來簡單給大家說一下三維激光切割機該如何調節光路。三維光纖激光切割機等的產生，主要是為了能夠加快效率、加強激光切割精密度?？墒切矢?、高精密度遠遠地不是人們的實際操作就可以做到的。

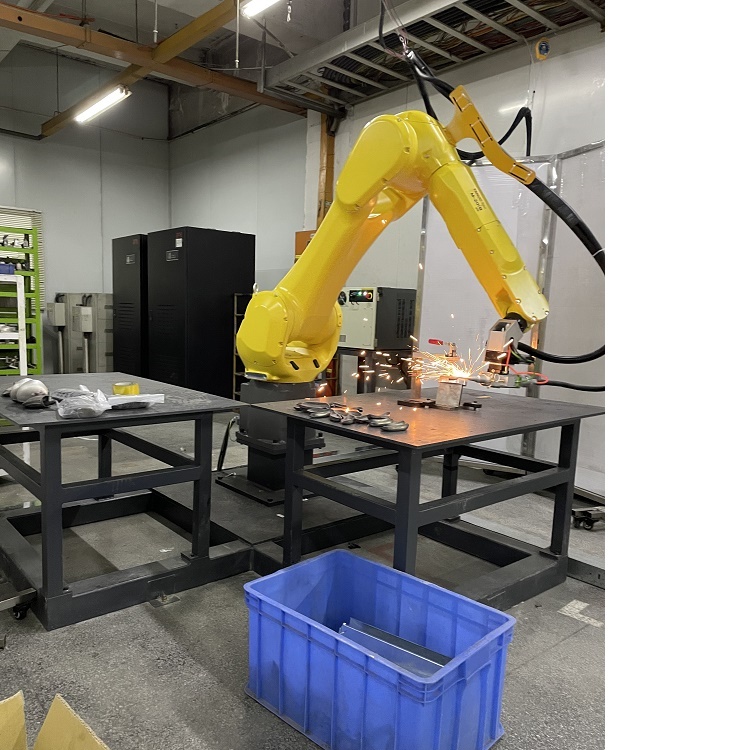

以下是三維激光切割機設備：

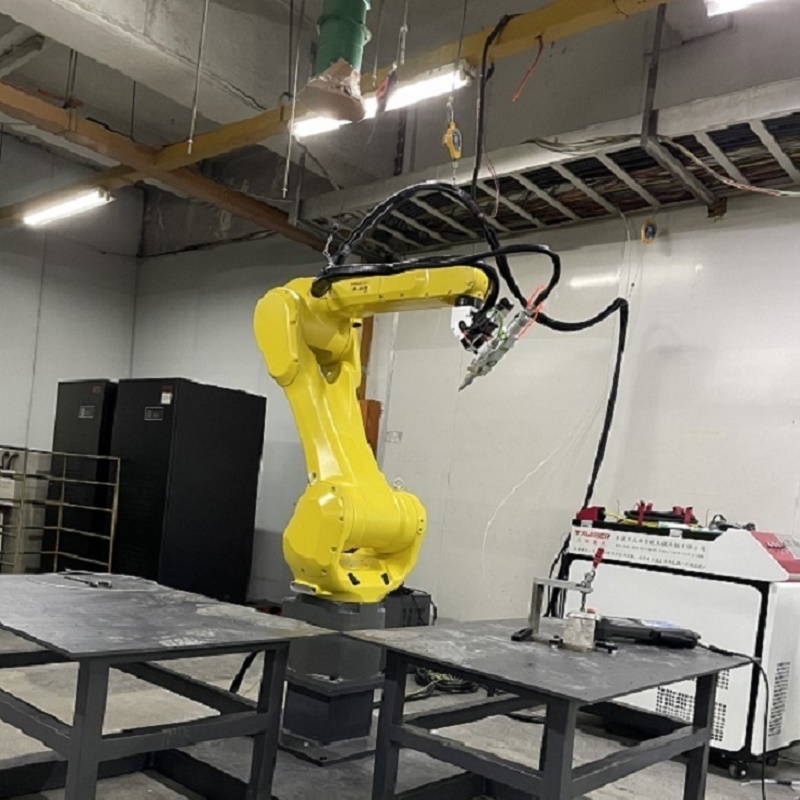

以下是三維激光切割機設備：
三維光纖激光切割機激光光路調節基本原理：
經過調節3個反射鏡片的方向從而使激光光路平形，激光切割頭在任何部位均打在相同的點上，最終焦聚在焦聚光學鏡片的管理中心。調節三維光纖激光切割機激光光路的方式 ：（把電流量調至4-5毫安）
1、查驗激光束是不是能打在第1反射鏡片上面。（方式 用塑料板擋住第1反射鏡片，按TEST鍵出光看激光束打理部位）假如激光束無法打在第一位光學鏡片上則調節第1光學鏡片部位。
2、查驗激光束能不能打在第2和第3反射鏡片上面，如無法，調節其上1級反射鏡片后的M1、M2、M3螺釘。
3、在激光束物鏡的入進光口處（激光束物鏡圖6-3一樣）貼最少二層的雙面膠帶，將激光切割頭挪動到工作臺面的右上方按操作面板的TEST鍵，打1個激光束點。
4、將激光切割頭挪動到左上方再打1個激光束點，觀查是不是與右上方所打的點在相同部位，如不是相同部位調節第2反射鏡片的M1、M2、M3螺釘。使其打的點與右上方的點在相同部位。
5、將激光切割頭挪動到左下方，觀查是不是打理與右上方在相同部位，調節第2反射鏡片片。
6、如上述d,e上述多次調節，從而所打的激光束點三個點打在相同部位上。
7、查驗焦聚是不是在管理中心：在聚光鏡的豎直下邊放一塊鏡子，在物鏡下緊靠物鏡方置（即手持式）透明塑料片按TEST鍵打一下子激光束，看激光束點是不是打在聚光鏡的管理中心。手持式塑料板是應當心激光束燒灼，手不可以放到光學鏡片豎直平行面范疇內。
注：激光光路調節時調節鏡片架方向的M1,M2,M3螺釘時每一次調節較小力度，觀查激光光路的改變。
三維激光切割機該如何調節光路 -這篇文章小編今天就給大家暫且說到這了，我們天雄激光從事激光行業有12年多了，期間我們一直專業生產機械手激光焊接機、三維激光切割機、各類激光打標機、非標激光設備配套等等，我司現在主要向三維機械手激光切割/焊接機設備發展。我希望大家閱讀了小編這篇文章之后會(huì )有所幫助，我們天雄激光的產品性?xún)r(jià)比高，售后服務周到，很多客戶的信賴和支持我們，天雄激光的設備值得大家購買。
